The latest version of Auditor SET introduced new features and a number of improvements to speed up the installation design process.

The main changes are:

• New concept of work with SET program.
• New Fast Calculation (FC) module, which allows you to perform fast, approximate calculations of the thermal load of rooms and preliminary calculations of installations.
• Improvements in the design process of surface installations.
• Changed layout of the bill of materials.
• Changed module for viewing catalog data and selecting devices from catalogs.
• Improvements related to drawing wires.
• Improvements in graphics.

The new Fast Calculation (FC) module in the SET Auditor provides the opportunity for simplified installation design. It also makes it possible to speed up the creation of professional designs

In professional design mode, elements of simplified design can be used to streamline the design process (fast estimation of heat loss in the absence of results from the OZC program, selection of space heating concepts, etc.).

Both the simplified design and the detailed professional design are saved in the same file, which facilitates further work with the project.

MORE

This function enables calculation of the value of room thermal load in a simplified manner based on a few basic parameters.

Thanks to this function, the designer can select the appropriate method of heating the room and get an idea of the type of heating equipment to be used in the room.

The surface layout suggested by the program can be inserted into the floor plan drawing.

After selecting the manifold and individual receivers, the program generates simplified connections automatically.

This function makes it possible to perform calculations for a group of underfloor radiators during the design process, before the complete calculation of the installation. Thanks to this, it is possible to quickly test the response of the calculation results to individual data (e.g. supply temperature, heating floor structure, diameter of the pipes, spacing of pipes, division into several circuits, etc.).

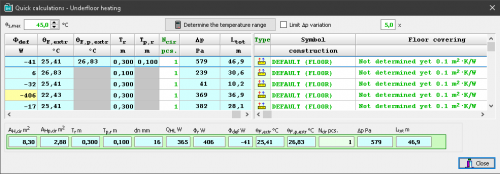

The function of quick selection of underfloor radiators allows to determine:

• possible supply temperature range for individual radiators
• maximum supply temperature for the indicated group of radiators
• proposed division of coils in order to meet the criteria of maximum hydraulic resistance and maximum length
• proposed division of coils in order to reduce the differences in resistance between coils and to facilitate hydraulic balancing of the installation.

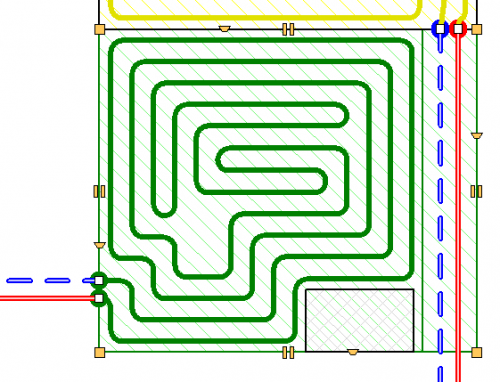

The program has expanded the possibilities of automatic drawing of floor heating coils. Currently, the user can choose one of the following ways to create a given coil:

• spiral with clockwise direction
• spiral with counter-clockwise direction
• meander coil.

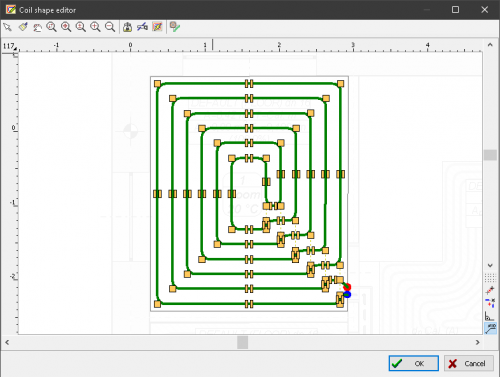

Besides, the user can edit (correct) the coil shape created by the program.

The graphic design has been changed in the program - both in terms of the graphic style and window organization. Thanks to this, they have become even more transparent

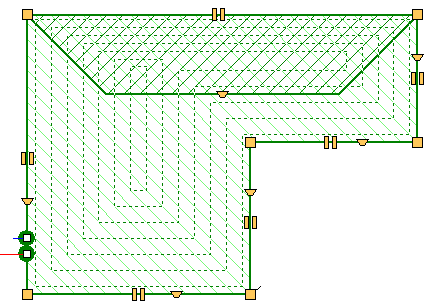

The automatic coil pipe generation mechanism has been extended with a function that allows determining the effective heating surface of a floor heater. The coil system can occupy the surface of the entire heater or "bypass" the manifold and connecting pipes of other heaters. It is also possible to designate zones to turn off part of the heating zone without having to change the shape of the heater itself.

Tools for quickly dividing and connecting polygons that define hotplates. One field can be divided into two or three equal fields - horizontally or vertically, respectively. The user can also indicate a dividing line using a broken line. At the same time, the option of combining several cooking zones into one has been introduced.

These functions are especially useful when designing underfloor heating, but can be used for sharing
and joining other polygons (e.g. room zones).

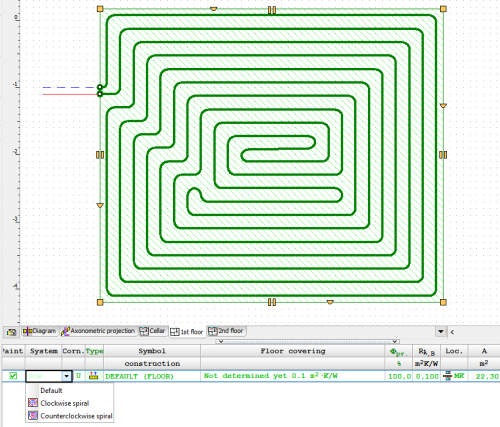

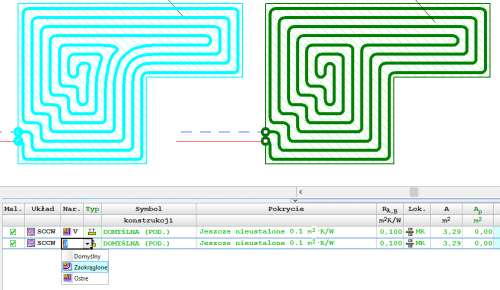

The program allows you to choose the direction of drawing the spiral coil clockwise or counterclockwise.

If the automatic coil generated option is switched off, the program displays auxiliary lines supporting manual drawing of lines. The lines are drawn with a given spacing taking into account the spacing in the peripheral zone.

The function of automatic insertion of a heating zone in the room zone (so-called insertion around the cursor).

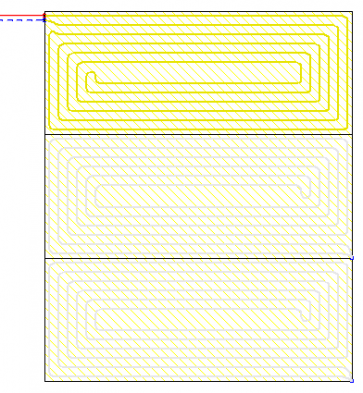

The heating zones before connecting to the pipes are displayed in less intense colors, thanks to which it is very easy to know which fields still need to be connected.

Extended range of mixing group schemes with the possibility of local mixing at the manifold.

It is possible to insert a fragment of another drawing in the drawing. This significantly increases the possibility of creating clear technical documentation.

Display of walls with filling - gray for external walls and yellow for internal walls. This improves the readability of created drawings.

The selective selection function allows you to indicate what elements of the drawings are to be marked (e.g. rooms, pipes, fittings, etc.).

This function is useful when, for example, the user would like to duplicate selected elements from the indicated area to the next floor.

The functions Leave selected lines and Leave unselected lines allow you to narrow the range of selected objects. After selecting a number of elements in the drawing window, you can then remove from the selection the items indicated in the table or just leave those items.

This function enables precise moving of objects. The user defines the displacement vector, i.e. specifies the start and end points.

This function, combined with the Magnifier tool, enables very precise moving of objects. It is very useful, in the case of matching architectural objects on different floors. Just enable the display of the previous floor and then indicate the corresponding points on the architectural plans of two floors.

Expanding the possibilities of displaying (drawing) the previous floor.

Currently, elements of the previous storey or the next storey can be displayed, or both. This facilitates adjusting architectural projection positions and location of installation risers.

This option allows you to change the thickness of the walls when drawing them:
– CTRL + left square bracket - reducing the wall thickness,
– CTRL + right square bracket - increasing wall thickness.

The same effect can be achieved by pressing the CTRL key while holding the mouse wheel. This function allows easy adjustment of the wall thickness to the loaded building foundation (planview).

The ability to export to Microsoft Excel not only individual tables, but also all tables and diagnostics at once. This significantly reduces exporting time if you need to save a number of tables.

The program has been equipped with the latest cooperation module with DWG and DXF files.

It allows among others:

• Loading DXF and DWG drawings in the newest versions.
• UNICODE text support for most characters to be displayed correctly.
• Export of drawings in the following formats: DWG, DXF, PDF, SVG, CGM, HPHL, SWF.
• Significantly faster display of complex drawings thanks to the simplified paint function.
• A more realistic export of drawings to DXF and DWG files.
• Saving raster drawings in DXF and DWG files.
• More convenient management of drawing layers

The function allows you to export the installation project to a file that can later be loaded into Autodesk® Revit® using the Audytor SET plugin for Revit.

The function allows you to export from the data and export from the results. Export from data allows you to save even an incomplete installation project (not recalculating), for example, the arrangement of the water risers, or the layout of the radiators. Export from results allows us to use technical data of selected pipes and devices in Autodesk® Revit®, eg pipe diameters, valve settings, radiator sizes, and pipe spacing in underfloor heating. In addition, physical quantities are available, such as the medium speed, the power of the radiator, and pressure losses.

Read more

• Possibility to import building bases from Autodesk® Revit® via a gbXML file,
• Possibility to export data about the designed installation to Autodesk® Revit®..

A significant part of the parameters introduced at the beginning of defining the building are typical data for the entire building (the so-called default data). When entering general data, the user can define for each device default catalog symbol. This symbol is automatically assigned to each device in the drawing. The previously defined default catalog symbol can be changed at any time, also after inserting the device into the drawing. Changing the symbol of a device in the general data will change the symbols of all devices of a given type, unless the symbol has been “firmly” entered for a given device.

The data is edited in the table, which allows you to specify parameters for many drawing elements simultaneously. Linking the drawing to the table makes the element edited in the table highlighted in the diagram.

The data inheritance system allows you to:

• significant time savings at the data entry stage (without the need to repeatedly enter repeated data),
• very quick change of data in case of a change in design assumptions or creating variant projects.

• Import and export of drawings in DWG format
• The function of organizing the zones of risers in the development
• Data file backup system
• A mechanism that automatically generates an axonometric scheme of the designed installation
• Ability to display installation pipes with actual diameters
• Mechanism of intelligent duplication of installation elements
• The function of arranging labels on several storeys at the same time (in plan views and axonometry drawings) and a mechanism for duplicating labels on adjacent storeys
• Improving the drawing of sewage installations.
• A system of keyboard shortcuts to assign simple button combinations to the most used drawing tools.
• Improvements in editing drawing layer properties.
• Improvements in displaying information about the circulation by a given heater / receiver.

Ar programmu iespējams veikt pilnus hidrauliskās sistēmas aprēķinus, tostarp turpmāk minētās darbības.

• Caurules diametra atlase.

• Atsevišķu sistēmu hidraulisko pretestību noteikšana, ņemot vērā smaguma spiedienu, ko rada ūdens atdzišana caurules un siltuma uztvērējos.

• Kopējo spiediena zudumu sistēmā parādīšana.

• Liekā spiediena samazināšana sistēmās, atlasot iepriekšējos iestatījumus uz vārstiem vai droseles izurbto caurumu atloku atlasi. Tā ņem vērā, ka ir nepieciešams nodrošināt atbilstošu caurules plūsmas hidraulisko pretestību.

• Iepriekšējo iestatījumu atlase uz dažādiem spiediena kontrolieriem, kas uzstādīti projektētāja atlasītajās vietās (stāvvada pamatne, sistēmas atzars u. tml.).

• Tā automātiski ņem vērā iestāžu noteiktās prasības termostatiskajiem vārstiem (atbilstoši spiediena samazinājumi uz vārstiem).

• Dzīvokļa staciju atlase (3.8 versija).

• Buferu, kas darbojas kopā ar dzīvokļu stacijām, atlase (3.8 versija).

• Sūkņu grupu atlase.

• Sūkņu allase.

• Ļauj izmantot hidrauliskos savienojumus.

• Ļauj izmantot divkāršos kolektorus.

Ar programmu iespējams veikt termiskos aprēķinus, kuros iespējams noteikt turpmāk minēto.

• Siltuma ieguvumu no caurulēm noteikšana.

• Aukstuma aģenta atdzišanas caurulēs aprēķināšana.

• Nepieciešamo radiatoru izmēru noteikšanai norādītajai siltuma slodzei.

• Atbilstošas aukstuma aģenta plūsmas atlase, ņemot vērā tā atdzišanu caurulēs un siltuma ieguvumus no caurulēm (esošās instalācijas regulācijas variants, piemēram, izolētās ēkās).

• Ņem vērā ūdens atdzišanas caurulēs ietekmi uz gravitācijas spiediena vērtību, kā arī uz siltuma uztvērēju siltuma atdevi.

• Uzprojektēto zemgrīdas radiatoru parametru aprēķināšana.

 Programmā ir iespējams izveidot turpmāk minēto sistēmu projektus.

• Sūkņa sistēma.

• Cauruļu izvietojums: viena caurule, divas caurules, četras caurules vai jaukti.

• Siltumnesējs vai aukstuma aģents: ūdens, etilēnglikols un propilēnglikols.

• Augšējā sadale, apakšējā sadale, horizontālas sistēmas, kolektora sistēmas.

• Konvekcijas radiatori, grīdas radiatori, sienas radiatori.

• Automātiskie gaisa jaucējvārsti (sistēmai nav iespējams veikt tīkla iztukšošanu).

• Termostatiskie vai manuālie radiatoru vārsti.

• Sākotnējā sistēmas līdzsvarošana, izmantojot vārstus ar iepriekšējiem iestatījumiem vai atlokus.

• Diferenciālspiediena stabilizēšana ar diferenciālspiediena kontrolieriem.

• Plūsmas kontrolieru lietošanas iespēja.

Kataloga datubāze satur informāciju par caurulēm, vārstiem un sildītājiem. Vienā projektā var vienlaikus izmantot dažādu uzņēmumu stiprinājumus, caurules un radiatorus. Ar programmu ir iespējams izveidot ļoti lielu sistēmu (aptuveni līdz pat 140 stāvvadiem un 12 000 radiatoriem) projektus.

Izmantojot kopā ar programmatūru pieejamo tādu rasējumu (bloku) standarta detaļu kā tipiskas vertikālo vai kolektoru sistēmu daļas bibliotēku, ir iespējams ātri izveidot sistēmas diagrammu. Turklāt jūs pats kā lietotājs varat noteikt virtuāli neierobežotu pašu bloku skaitu, ko veido jebkuras rasējuma daļas. Pēc tam tādus blokus var izmantot turpmākajos projektos. Izmantojot dublēšanas funkciju, ir iespējams sagatavot un automātiski pārkopēt viena stāva diagrammu uz nākamajiem stāviem (2. attēls).

Katrs ievietotais komponents ir aprīkots ar apstiprinājuma un atbalsta sistēmu, ar kuru var iegūt informāciju par vērtībām vai kas atsauc atbilstošo katalogu, kā arī ar datu testu.

Programma ļauj izveidot pilnu grafisko dokumentāciju sistēmas projektēšanai, pateicoties iespējai parādīt aprēķinu rezultātus stāvu plāna skatos. Bieži ir jāpievieno veidojamā projekta attēli. Attēlus var ievadīt, nolasot attēlus no faila, skenējot vai ielīmējot tos no starpliktuves. Pēc ievadīšanas attēliem bieži ir nepieciešama izlīdzināšana, kalibrēšana, apgriešana un citas korekcijas.

Tehniskie rasējumi (piem. izklājumi) tagad parasti tiek veidoti ar datoru. Līdz ar to tie ir pieejami elektroniskā formātā kā faili. Vektoru formāti (piem. DWG, DXF, WMF, EMF) ir vispiemērotākie tehniskiem rasējumiem. Attēlu failus var veidot skenējot, tad tie gandrīz vienmēr ir pieejami rastera formātā (BMP, JPG, JPEG, TIF, TIFF, GIF, ICO, PNG).

Parasti attēla ielādēšanas laikā būs jāaizpilda informācija dialoga logā "Attēla vienības". Pēc tam, kad attēls ir ievietots programmā, parasti ir jāveic tā izlīdzināšana un apgriešana, var būt nepieciešama arī kalibrēšana, lai pielāgotu attēlu tā elektroniskajam ekvivalentam. Ir iespējams izvēlēties skenējamā attēla izšķirtspēju un kvalitāti un saglabāt skenētos dokumentus izvēlētajā grafiskajā formātā. Programma ir aprīkota ar skeneriem, kas savietojami ar TWAIN specifikāciju.

HL programs and CH are equipped with the function of Graphic creation of a building model. This function gives you the opportunity to draw a building model. To simplify the action of drawing, you can load a drawing base into the program. The file being loaded can come from an external program for creating technical drawings (eg DWG), or from a scanned drawing (eg JPG). The scanned drawing can be divided into several files. Drawings scanned into several files usually do not keep the scale precisely enough. They can also be rotated relative to each other by a small number of degrees.

Drawing bonding allows you to quickly scale multiple scanned drawings (in different sizes and rotated) and bond them with one another.

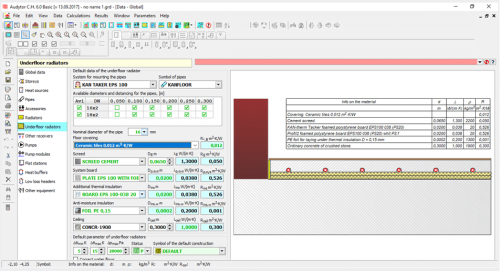

Liela daļa ēkas definēšanas sākumā ievadīto datu ir visai ēkai raksturīgie dati (tas ir, noklusējuma dati). Šos datus izmanto datu pārmantošanas sistēma.

Papildus citiem datiem lietotājs var noteikt katrai ierīces klasei arī noklusējuma kataloga simbolu. Simbols tiek automātiski piešķirts (pārmantots) katrai ierīcei, kas ievietota projektā. Noklusējuma kataloga simbolu var jebkurā brīdī izmainīt pat pēc ierīču ievietošanas rasējumā. Izmainot simbolu kopējos datos, tiks izmainīti visu šī veida ierīču simboli, ja vien dotajam elementam nav atsevišķi ievadīts cits simbols. Tādā pašā veidā iespējams pārmantot daudzus citus parametrus.

Dati tabulās tiek laboti, ar ko iespējams veikt vairāku elementu noteikšanu vienlaikus. Sasaiste starp rasējumu un tabulu izgaismojas rasējumā, ja elements tiek labots tabulā.

Ar datu pārmantošanas sistēmu ir iespējams:

• būtiski ietaupīt laiku uz datu ievades rēķina (novērš vajadzību ievadīt atkārtotus datus vairākas reizes);

• ātri mainīt atkārtotus datus, ja mainās projekta pieņēmumi vai tiek sagatavoti projekta varianti.

The program has a mechanism that automatically creates a set of project backups (up to 8 files).

Data files are backed up every time data is saved, with the new files overwriting the older files so that at least one copy of the file from each stage of the project work is always kept.

This function will allow you to recover the project file even if its last versions are overwritten or damaged.

• Peles kursors ieņem neliela attēla formu, kas atbilst pašreiz izmantotajai funkcijai.

• Tiek rādītas papildu rindas, iesakot automātisku konkrētu punktu savienojuma izveidi (piemēram, radiatoru savienojuma vietas).

• Caurules ir iespējams uzzīmēt kā pārus (padeve/atplūde) ar atlasītām atstarpēm, kuras, ja nepieciešams, automātiski pielāgojas pievienotajām ierīcēm (piemēram, radiatoru savienojuma punktu atstarpēm).

• Rasējot caurules kā daudzstūru ķēdi, tiek samazināts nepieciešamo peles klikšķu skaits.

• Automātiska radiatoru ievietošana zem logiem.

• Automātiska radiatoru savienošana ar apakšējo cauruļu savienojumu.

• Jebkuru rasējuma daļu dublēšanas iespēja viena stāva ietvaros vai uz nākamo stāvu.

• Iespēja izveidot elementu spoguļattēlu.

• Iespēja izmantot jau gatavus blokus. Izmantojot kopā ar programmatūru pieejamo tādu rasējumu (bloku) standarta detaļu kā stāvvadu stāvi, dzīvokļa elementi vai kolektoru sistēmu daļas bibliotēku, ir iespējams ātri izveidot diagrammu.

• Iespēja noteikt neierobežotu pielāgoto bloku skaitu, ko veido jebkuras rasējuma daļas. Iepriekš izveidotos blokus var izmantot turpmākajos projektos.

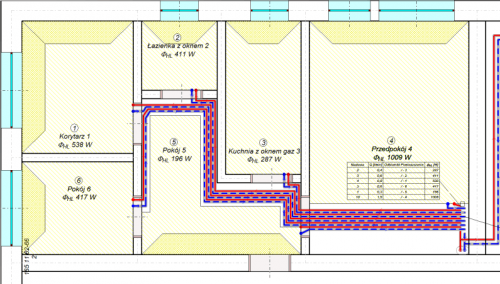

The program is equipped with the function of automatic drawing of a heating pipe routing scheme in a spiral system.

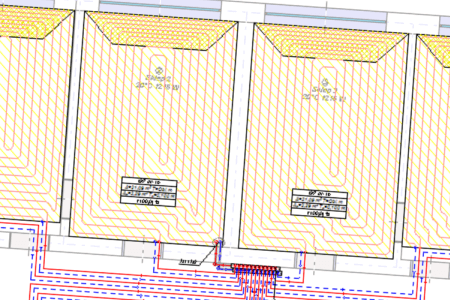

Coils are created in all floor heaters on floor plans, taking into account the spacing of supply and return pipes as well as the indicated spacing between the pipes wherever possible, both in the basic zone and in edge zones.

The program also performs precise calculations of the generated coil length.

The program since version 7.1 has a mechanism that automatically generates the axonometric scheme of the designed installation.

Axonometry drawing can be printed or exported to DWG format, which allows to create a complete project documentation.

The axonometry schema also allows displaying the scheme of the entire installation in one drawing allowing for a more precise orientation in the project and selecting and simultaneously editing the element data on different floors, which significantly speeds up the procedure of design modification and installation adjustment.

Ievadot datus, programma pastāvīgi pārbauda to pareizību. Tādējādi būtiski iespējams samazināt kļūdu skaitu. Aprēķina procesa laikā notiek pilna datu apstiprināšana. Tad tiek izveidots kļūdu, brīdinājumu un ieteikumu saraksts. Sarakstā ietverta informācija par problēmu nozīmības pakāpi un vietu.

Pēc aprēķiniem programma analizē iegūtos rezultātus. Tiek izveidots tāds pats paziņojumu saraksts. Plašās sistēmas diagnostikas darbības ļauj projektētājam pilnībā novērtēt projekta kvalitāti. Programma ir aprīkota ar ātrās meklēšanas mehānismu, lai atrastu radušos kļūdu (automātiski atrod tabulu, rindu un sleju ar nepareizajiem datiem un kļūdainais komponents tiek norādīts rasējumā).

Aprēķinu rezultāti tiek parādīti gan grafiskā, gan tabulas veidā (7. attēls). Atsevišķu sistēmas komponentu apzīmējumu formātu var brīvi mainīt (parādīto vērtību un apzīmējuma stilu atlase).

Tabulu formātu var mainīt (parādīto sleju un rindu, fontu izmēru atlase) un sakārtot pēc jebkura atslēgas kritērija.
Tabulas satur vispārējus rezultātus un detalizētus rezultātus konkrētām ierīcēm, sistēmām un materiālu un stiprinājumu sarakstus.
Rasējumos ar rezultātiem atrodami apzīmējumi, kuri satur datus par norādīto ierīci. Apzīmējumu forma ir pilnībā maināma. Visus rezultātus, kas pieejami konkrētam elementam, ir iespējams ietvert apzīmējumā. Daudzus apzīmējumu formātus var saglabāt un vēlāk uzreiz izmainīt.

Aprēķinu rezultātus ir iespējams izdrukāt ar ploteri vai printeri. Lietotājs var atlasīt rasējuma mērogu un izmantot drukas priekšskatījumu, lai noteiktu, kā rasējumi ir jāizdrukā.

Ja rasējums neietilpst vienā lapā, programma to izdrukā pa fragmentiem, kurus var salīmēt kopā. Tādējādi, pat izmantojot vienkāršāko A4 printeri, iespējams sagatavot liela izmēra rasējumus. Programma spēj arī saglabāt rasējumus kā DXF vai DWG datnes. Saglabātos rasējumus tad var ielādēt citā programmatūrā, piemēram, AutoCAD.

Tabulas ar aprēķina rezultātiem var izdrukāt vai eksportēt uz citām lietojumprogrammām, kas darbojas Windows vidē (piemēram, izklājlapās, tekstapstrādes programmā utt.).

The ability to design several systems in one project in order to design the entire system for the building at the same time.

Program is equipped with a highly efficient analysis algorithm of graph installations and efficient algorithms of selection of pipes, fittings and accessories, which allow to calculate large installations in in less than a few seconds.

Designers can use the editor of labels, creating overview of materials and components of heating systems in order to prepare technical documentation of projects. Diagrams of heating systems can be divided into any number of drawings. Drawings themselves can be exported into the DWG format.

The program runs under MS Windows (10, 11) 32bit and 64 bit.

The minimum hardware:

• 1200 MHz processor,
• 4 GB RAM,
• 2 GB of free hard disk space,
• A color monitor with a minimum screen resolution of 1024x768,
• 500 MB free space on the hard drive,
• Compatible graphics card with OpenGL 2.0 and higher: all new graphics cards on the market should meet the minimum hardware requirements;

Vertical resolution requirements for the screen:
- minimum - 768 points,
- sufficient for comfortable work - 900 points,
- the most convenient - 1080 points.

Requirements for system font settings:
- Windows Vista, 7, 8 - fonts "100% smaller",
- Windows XP - "normal" fonts.

The computer should have a graphics card that supports OpenGL technology in the version:
- minimum 2.0,
- sufficient for comfortable work: 3.3 and higher.
